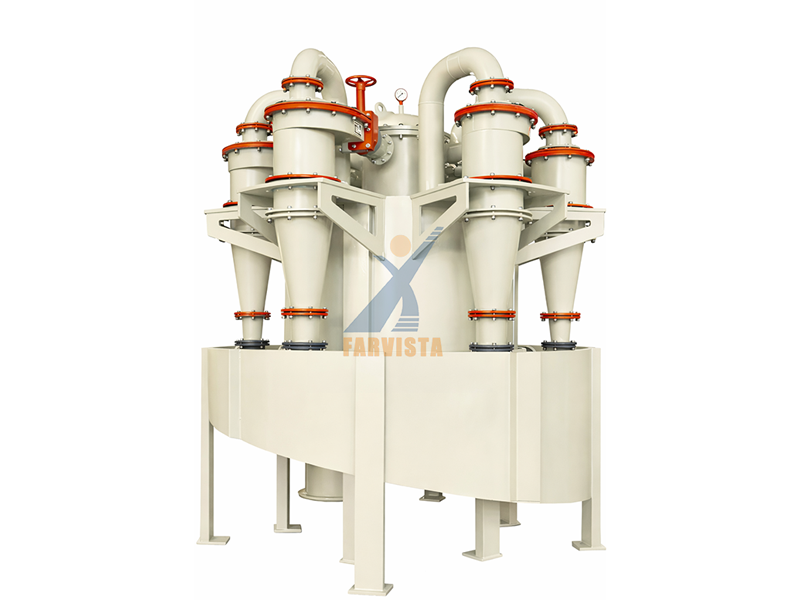

Klaster Hidrosiklon Efisiensi Tinggi Seri FX untuk Klasifikasi & Pemisahan

ItuKlaster Hidrosiklon Seri FXadalah sistem klasifikasi dan pemisahan modular yang terdiri dari beberapa hidrosiklon yang disusun secara paralel atau seri. Terkenal karenaefisiensi klasifikasi yang luar biasa, struktur yang ringkas, kapasitas pemrosesan yang besar, dan tidak adanya bagian yang bergerak., seri FX telah menjadi peralatan inti dalam pengolahan mineral modern, persiapan batubara, produksi agregat, perlindungan lingkungan, dan industri kimia.

Berdasarkan prinsipsedimentasi sentrifugalDengan demikian, gugusan hidrosiklon menghasilkan medan aliran rotasi yang kuat di dalam setiap siklon, memungkinkan pemisahan partikel dengan ukuran dan kepadatan yang berbeda secara cepat dan efisien. Dibandingkan dengan pengklasifikasi mekanis tradisional, hidrosiklon menawarkan respons yang lebih cepat, ketajaman pemisahan yang lebih tinggi, dan persyaratan perawatan yang jauh lebih rendah, menjadikannya sangat diperlukan dalam proses industri berkelanjutan.

Sebagaiunit klasifikasi utama dalam sistem penggilingan sirkuit tertutupSebagai komponen penting untuk tahap penghilangan lumpur, pengentalan, dan pemisahan, Kluster Hidrosiklon Seri FX memainkan peran penting dalam meningkatkan efisiensi proses secara keseluruhan, konsistensi produk, dan stabilitas operasional.

Kluster Hidrosiklon Seri FX dirancang sebagai rakitan terintegrasi dan kokoh yang menggabungkan berbagai modul fungsional menjadi satu sistem yang andal.

Unit Hidrosiklon (Elemen Inti)

Setiap hidrosiklon memiliki struktur kerucut-silinder dan biasanya diproduksi dari:

Poliuretan tahan aus

Bahan keramik

Cangkang baja berlapis karet

Hidrosiklon standar terdiri dari:

Bagian silindris

Bagian kerucut

Saluran masuk umpan

Pipa luapan (pencari pusaran)

Nosel aliran bawah (apex / spigot)

Geometri yang dioptimalkan ini memastikan pola aliran internal yang stabil dan akurasi pemisahan yang tinggi dalam berbagai kondisi operasi.

Manifold Distribusi Umpan (Komponen Utama)

Distributor pakan memastikan bahwa bubur yang masukmerata, stabil, dan seimbang tekanannyake setiap hidrosiklon. Distribusi umpan yang seragam sangat penting untuk menjaga kinerja klasifikasi yang konsisten di seluruh kluster dan mencegah kehilangan efisiensi yang disebabkan oleh pemuatan yang tidak merata.

Pencucian Koleksi Berlebih

Semua produk partikel halus yang dikeluarkan dari saluran luapan dikumpulkan melalui sistem saluran terpusat, memastikan kelancaran pengangkutan ke hilir dan mencegah turbulensi atau penumpukan material.

Corong atau Palung Pengumpul Aliran Bawah

Partikel kasar yang dikeluarkan dari saluran bawah dikumpulkan melalui corong atau saluran khusus, sehingga memudahkan integrasi dengan peralatan penggilingan, penyaringan, atau pengeringan selanjutnya.

Rangka Baja Kaku

Semua hidrosiklon, manifold, dan sistem pengumpulan dipasang pada rangka baja tugas berat, yang memberikan:

Stabilitas struktural

Penyelarasan yang akurat

Kemudahan pemasangan dan perawatan

Desain modular memungkinkan konfigurasi yang fleksibel sesuai dengan kapasitas dan kebutuhan proses.

Katup dan Instrumen

Untuk memastikan kontrol dan pemantauan yang tepat:

Keran pengamatan atau indikator tekanan dapat dipasang di masing-masing saluran keluar aliran bawah tanah.

Pengukur tekanan dan pengukur aliran biasanya dipasang pada pipa suplai.

Instrumen-instrumen ini memungkinkan pemantauan kondisi operasional secara real-time dan pemecahan masalah dengan cepat.

Industri Pengolahan Mineral

Klasifikasi penggilingan sirkuit tertutup
Digunakan bersamaan dengan penggiling bola untuk memisahkan partikel halus yang memenuhi syarat dari hasil penggilingan, sekaligus mengembalikan partikel kasar untuk digiling ulang—penting untuk meningkatkan efisiensi penggilingan dan mengontrol kehalusan produk.

Pembersihan lumpur
Menghilangkan lumpur ultra-halus sebelum pemisahan gravitasi atau flotasi, sehingga secara signifikan meningkatkan kinerja pemisahan selanjutnya.

Pengentalan awal
Melakukan konsentrasi bubur awal sebelum tahap pengentalan atau penyaringan.

Pemulihan media padat
Banyak digunakan untuk memulihkan media berat seperti magnetit dalam sirkuit pemisahan media padat.

Industri Pengolahan Batubara

Diterapkan dalam proses klasifikasi, pengentalan, dan penjernihan bubur batubara, berkontribusi pada peningkatan pemulihan air dan pengurangan pembuangan ke lingkungan.

Industri Agregat dan Pasir Buatan

Klasifikasi pasir buatan
Mengontrol modulus kehalusan dan memisahkan bubuk batu berlebih untuk memenuhi spesifikasi beton dan mortar.

Sistem pemulihan pasir halus
Berfungsi sebagai unit klasifikasi inti dalam peralatan pemulihan pasir halus terintegrasi.

Perlindungan Lingkungan dan Industri Kimia

Digunakan dalam pengolahan air limbah industri untuk pemisahan padat-cair dan klasifikasi partikel dengan kepadatan dan ukuran yang berbeda.

Efisiensi klasifikasi yang sangat tinggi

Kapasitas pemrosesan besar dengan ukuran yang ringkas.

Tidak memiliki bagian yang bergerak, sehingga perawatannya rendah dan keandalannya tinggi.

Konfigurasi modular yang fleksibel untuk berbagai kebutuhan proses.

Pengoperasian stabil dalam kondisi bubur bertekanan tinggi dan konsentrasi tinggi.
