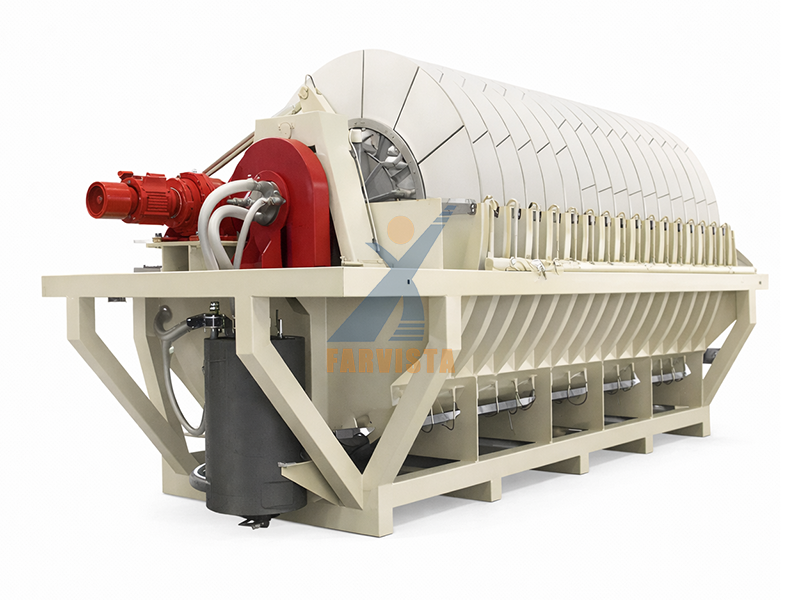

Filter Vakum Cakram Seri GPT

ItuFilter Vakum Cakram Seri GPTFilter cakram GPT adalah mesin pengeringan vakum kontinu dan efisien tinggi yang banyak diaplikasikan dalam pengolahan mineral, persiapan batubara, metalurgi, dan berbagai proses pemisahan padat-cair industri. Dikenal karena strukturnya yang kompak, area filtrasi efektif yang besar, operasi yang stabil, dan biaya operasional yang relatif rendah, filter cakram GPT telah menjadi solusi standar untuk pengeringan konsentrat di pabrik pengolahan skala besar dan menengah.

Berbeda dengan peralatan filtrasi batch, filter vakum cakram beroperasi secara kontinu. Beberapa cakram filter berputar secara sinkron di dalam tangki bubur, menyelesaikan seluruh siklus filtrasi — termasuk pembentukan kue filter, pengeringan, pencucian opsional, pengeluaran kue filter, dan pembersihan kain filter — tanpa gangguan. Mode operasi kontinu ini memastikan throughput yang stabil, kualitas produk yang seragam, dan integrasi yang efisien ke dalam sirkuit pengolahan otomatis modern.

Seri GPT sangat cocok untuk material dengankarakteristik pengendapan yang baik, ukuran partikel yang relatif kasar, dan kompresibilitas rendah, sehingga menjadikannya pilihan ideal untuk tahap pemisahan padat-cair terakhir sebelum penyimpanan, pengangkutan, atau pemrosesan hilir konsentrat.

Proses filtrasi pada Filter Vakum Cakram Seri GPT digerakkan oleh hisapan vakum. Setiap cakram terdiri dari beberapa pelat filter berbentuk sektor yang dilapisi kain filter. Selama pengoperasian, bagian bawah cakram yang berputar terendam dalam tangki lumpur.

Saat cakram memasuki zona filtrasi, tekanan vakum menarik cairan melalui kain filter dan pelat filter, sementara partikel padat tertahan di permukaan untuk membentuk lapisan endapan (filter cake). Saat putaran berlanjut, endapan tersebut dikeringkan lebih lanjut di zona pengeringan di bawah vakum yang berkelanjutan. Tergantung pada persyaratan proses, zona pencucian dapat disertakan untuk menghilangkan kotoran terlarut dari endapan tersebut.

Ketika cakram mencapai zona pembuangan, vakum dimatikan dan diganti dengan udara terkompresi (atau tekanan atmosfer), memungkinkan endapan filter yang telah kering dibuang oleh bilah pengikis. Segera setelah itu, kain filter memasuki zona pembersihan, di mana air atau udara bertekanan tinggi menghilangkan sisa padatan, memastikan kinerja filtrasi yang konsisten pada siklus berikutnya.

1. Rakitan Poros Utama dan Cakram

Poros utama berongga horizontal membentang di dalam mesin dan menopang beberapa cakram filter. Setiap cakram dirakit dari beberapa pelat filter berbentuk sektor (biasanya 8–12 sektor per cakram), sehingga memberikan area filtrasi efektif yang besar. Saluran internal di dalam poros mengumpulkan filtrat dari setiap sektor dan mengarahkannya ke kepala distribusi.

2. Tangki Lumpur

Tangki bubur semi-silinder menampung bubur umpan. Kedalaman perendaman cakram dapat disesuaikan untuk mengoptimalkan ketebalan kue dan efisiensi filtrasi di bawah kondisi operasi yang berbeda.

3. Kepala Distribusi (Komponen Kontrol Inti)

Terletak di salah satu ujung poros utama, kepala distribusi secara presisi mengontrol penerapan vakum, hembusan udara, dan peralihan zona. Secara internal terbagi menjadi zona filtrasi, pengeringan, pembuangan, dan pembersihan, alat ini memastikan kontrol proses yang akurat dan andal selama operasi berkelanjutan.

4. Sistem Vakum

Sistem vakum terdiri dari pompa vakum, pemisah gas-cair, dan pipa-pipa terkait. Sistem ini menyediakan tekanan negatif yang stabil untuk filtrasi dan pengeringan sekaligus secara efektif memisahkan udara dan filtrat untuk melindungi peralatan di hilir.

5. Sistem Pembuangan Kue

Pisau pengikis yang ditempatkan di zona pembuangan secara efisien dan konsisten menghilangkan endapan filter yang telah mengering dari kain filter, meminimalkan sisa padatan dan mengurangi keausan kain.

6. Sistem Pembersihan Kain Filter

Semprotan air bertekanan tinggi atau nosel udara terkompresi membersihkan kain filter setelah endapan dikeluarkan, mencegah penyumbatan pori-pori dan menjaga kinerja filtrasi jangka panjang.

7. Sistem Penggerak

Unit penggerak yang dikontrol kecepatan memutar poros utama dan rakitan cakram pada kecepatan rendah yang dapat disesuaikan untuk menyesuaikan dengan berbagai sifat bubur dan persyaratan kapasitas.

8. Rangka dan Sistem Pendukung

Kerangka struktural yang kokoh menopang seluruh mesin, dikombinasikan dengan sistem pengumpanan otomatis, pengeluaran filtrat, dan instrumentasi untuk pengoperasian yang stabil dan aman.

Pengolahan Mineral (Aplikasi Khas)

Filter Vakum Cakram Seri GPT banyak digunakan untuk menghilangkan air dari konsentrat besi, konsentrat tembaga, konsentrat timbal-seng, konsentrat belerang, dan produk mineral logam lainnya. Ini adalah konfigurasi standar di pabrik pengolahan skala besar tradisional.

Persiapan Batubara

Diterapkan pada proses flotasi batubara bersih dan pengeringan bubur batubara halus.

Industri Metalurgi dan Kimia

Cocok untuk menghilangkan air dari produk kristalin, endapan, katalis, dan bahan perantara.

Mineral Non-Logam dan Bahan Bangunan

Digunakan untuk pasir kuarsa, feldspar, fosfogipsum, dan bahan serupa dengan sifat filtrasi yang baik.

Seri GPT paling cocok untuk bubur kental dengan:

Perilaku menetap yang baik

Ukuran partikel yang relatif kasar (biasanya >10 μm)

Kompresibilitas rendah

Permeabilitas kue yang baik

Metode ini tidak disarankan untuk material yang sangat kental, sangat halus, koloid, atau sangat mudah dikompresi, di mana peralatan filtrasi bertekanan mungkin lebih tepat.

Operasi BerkesinambunganKapasitas stabil tanpa gangguan batch.

Efisiensi Filtrasi TinggiArea filtrasi efektif yang luas dalam ukuran yang ringkas.

Konsumsi Energi RendahProses berbasis vakum dengan desain sistem yang dioptimalkan.

Tingkat Otomatisasi Tinggi: Integrasi mudah dengan sistem kontrol modern

Teknologi yang Andal dan TerbuktiMasa pakai yang lama dan kinerja yang stabil

Biaya Operasional Rendah: Mengurangi kebutuhan tenaga kerja dan persyaratan pemeliharaan

Filter Vakum Cakram Seri GPT umumnya dipasang sebagaitahap pengeringan akhirSebelum penimbunan, pengangkutan, pengeringan, atau pengemasan konsentrat, pastikan kadar air produk memenuhi persyaratan penanganan dan ekonomis.
