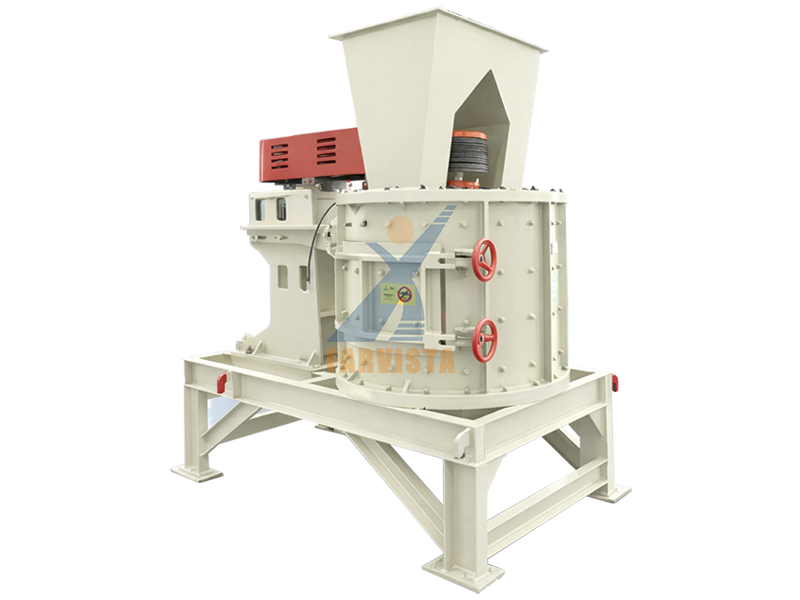

Penghancur Komposit Vertikal Seri PFL (Mesin Penghancur Halus Komposit Vertikal)

ItuPenghancur Kompon Vertikal Seri PFL, juga dikenal sebagai penghancur komposit vertikal, adalah mesin penghancur halus berefisiensi tinggi yang mengintegrasikan prinsip kerja daripenghancuran dengan palu dan penghancuran dengan benturanmenjadi satu struktur kompak. Dirancang untuk memberikan rasio reduksi tinggi, kinerja stabil, dan efisiensi biaya yang sangat baik, khususnya untuk proyek penghancuran skala kecil dan menengah di mana biaya investasi, luas lahan, dan kesederhanaan proses merupakan pertimbangan penting.

Melalui konfigurasi rotor vertikalnya yang unik, Seri PFL memungkinkan material untuk mengalamibeberapa aksi penghancuran dalam satu mesinTermasuk benturan palu berkecepatan tinggi, tumbukan antar partikel, dan penggilingan terhadap lapisan benturan. Mekanisme penghancuran gabungan ini secara signifikan meningkatkan efisiensi penghancuran halus dan membuat mesin ini sangat cocok untuk pemrosesan.Bahan rapuh dengan kekerasan sedang hingga rendah.

Seri PFL umumnya digunakan sebagaiperalatan penghancuran sekunder atau tersier, mengurangi ukuran umpan biasanya di bawah 100 mm menjadi produk halus dalam kisaran 0–5 mm. Alat ini juga sering diaplikasikan sebagai unit pembuatan pasir skala kecil atau sebagai mesin penggilingan awal sebelum proses penggilingan.

Mesin penghancur majemuk vertikal seri PFL mengadopsidesain poros vertikaldengan bahan baku yang dimasukkan dari tengah. Bahan baku masuk ke mesin dari atas dan jatuh ke ruang penghancuran, di mana bahan tersebut langsung terkena aksi rotor berkecepatan tinggi yang dipasang secara vertikal.

Rotor dilengkapi dengan beberapa baris dan lapisan kepala palu yang dihubungkan ke cakram rotor. Selama rotasi, gaya sentrifugal menyebabkan kepala palu memanjang ke luar secara radial. Saat material bersentuhan dengan kepala palu, material tersebut dihancurkan oleh gaya benturan yang kuat dan terlempar ke arah lapisan benturan di sekitarnya yang dipasang di sepanjang dinding bagian dalam rumah silindris.

Di dalam ruang penghancuran, material mengikuti suatu proses.jalur pergerakan seperti pusaran, berulang kali bertabrakan dengan kepala palu, pelapis, dan partikel lainnya. Proses penghancuran multi-tahap ini—menggabungkan benturan, tabrakan, dan penggilingan—berlanjut hingga material mencapai ukuran yang dibutuhkan dan keluar dari penghancur karena gravitasi melalui zona pembuangan.

Ukuran produk dapat disesuaikan dengan mengatur celah antara kepala palu dan lapisan benturan melingkar, sehingga memberikan kontrol yang fleksibel terhadap kehalusan hasil akhir.

Rangka Silinder Vertikal
Struktur utama mesin ini terbuat dari pelat baja yang dilas dan dilapisi bagian dalamnya dengan lapisan tahan aus untuk menahan benturan dan abrasi terus menerus.

Rakitan Rotor Vertikal
Komponen kerja inti terdiri dari poros utama vertikal, cakram rotor, poros palu, dan beberapa baris kepala palu. Rotor diseimbangkan secara dinamis untuk memastikan operasi yang stabil pada kecepatan putaran tinggi.

Kepala Palu
Komponen aus berengsel yang dipasang pada rotor, bertanggung jawab atas penghancuran utama material yang masuk akibat benturan. Beberapa lapisan meningkatkan frekuensi dan efisiensi penghancuran.

Pelapis Benturan
Pelapis yang dapat disesuaikan dipasang melingkar di sepanjang dinding bagian dalam wadah. Pelapis ini membentuk ruang penghancuran efisiensi tinggi bersama dengan kepala palu dan memungkinkan kontrol ukuran hasil keluaran.

Ruang Penghancur Pusaran
Ruang internal yang dirancang khusus untuk mendorong sirkulasi material dan penghancuran berulang, sehingga meningkatkan efisiensi penghancuran halus dan mengurangi partikel berukuran besar.

Sistem Penggerak dan Pelumasan
Poros vertikal digerakkan oleh motor listrik melalui transmisi sabuk atau kopling langsung. Sistem pelumasan khusus memastikan pengoperasian bantalan atas yang andal dalam kondisi yang menuntut.

Mekanisme Penyesuaian
Memungkinkan pengaturan jarak yang tepat antara kepala palu dan lapisan benturan, sehingga memungkinkan kontrol ukuran produk yang fleksibel.

Mesin penghancur senyawa vertikal seri PFL terutama ditujukan untukproyek penghancuran halus skala kecil dan menengah, khususnya di tempat-tempat yang memiliki keterbatasan ruang dan anggaran investasi.

Industri Pasir dan Agregat
Penghancuran halus batu kapur, batu biru, dan material serupa di pabrik agregat kecil, menghasilkan pasir olahan atau agregat halus.

Industri Bahan Bangunan dan Keramik
Penghancuran tanah liat, serpihan batuan, batuan sisa pembakaran batubara, dan bahan baku lainnya yang digunakan dalam produksi batu bata, ubin, dan keramik.

Industri Kimia dan Metalurgi
Pengolahan kokas, dolomit, fluorit, dan bahan industri lainnya dengan kekerasan sedang hingga rendah.

Operasi Pendukung Pertambangan
Penghancuran halus bijih non-logam atau sebagai penghancur halus tambahan dalam aplikasi pertambangan skala kecil.

Mesin penghancur majemuk vertikal seri PFL cocok untukbahan dengan kekerasan sedang hingga rendah, rapuh, dan tidak lengket, termasuk:

Batu kapur

Marl

Gips

Batu bara

Kokas

Diatidak disarankanTidak cocok untuk material dengan kekerasan tinggi seperti granit atau basal, maupun untuk material dengan daya abrasi tinggi atau daya rekat kuat, karena kondisi ini dapat menyebabkan keausan berlebihan atau pengoperasian yang tidak stabil.

Biaya Investasi Rendah dan Kinerja Biaya Tinggi
Dibandingkan dengan penghancur kerucut dengan kapasitas serupa, Seri PFL memiliki struktur yang lebih sederhana dan biaya pembelian yang jauh lebih rendah. Tidak adanya jeruji mengurangi kompleksitas perawatan dibandingkan dengan penghancur palu tradisional.

Rasio Reduksi Tinggi dengan Ukuran Keluaran yang Dapat Disesuaikan
Aksi penghancuran gabungan memungkinkan rasio pengurangan melebihi 30:1. Kehalusan hasil dapat disesuaikan dengan mengatur jarak bebas liner atau memilih konfigurasi palu yang sesuai.

Struktur Kompak dan Jejak yang Kecil
Tata letak vertikal meminimalkan kebutuhan ruang instalasi, sehingga ideal untuk lokasi dengan area terbatas.

Pengoperasian Stabil dengan Konsumsi Energi yang Relatif Rendah
Proporsi penghancuran antarpartikel yang lebih tinggi meningkatkan pemanfaatan energi dibandingkan dengan penghancur palu konvensional.

Peningkatan Toleransi terhadap Material yang Lembap
Desain tanpa kisi-kisi mengurangi risiko penyumbatan saat memproses bahan dengan kadar air yang sedikit lebih tinggi.
